解决方案
solution
一、油气田工具及设备试验系统

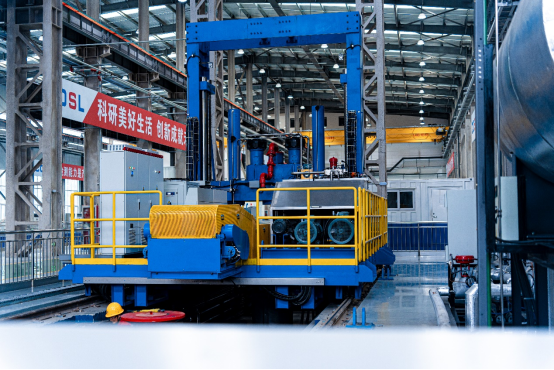

1、钻采工具多功能试验机（应用场景：钻采工具多功能试验机系统功能相当于小型液压钻机，用于测试工具进行轴向拉、压、扭试验。）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
轴向拉/压载荷 |
0～500吨 |
可根据用户需求非标定制 |
|
2 |
加载扭矩 |
0～30000N·m | |
|
3 |
转速范围 |
0～400r/min | |
|
4 |
主液压缸行程 |
0～5m | |
|
5 |
0～50L/s | ||
|
6 |
投劳深度0～50米 |
2、钻采工具多功能试验机——水平钻机试验系统（应用场景：造斜能力验证系统水平钻进试验）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
钻压 |
0～30吨 |
可根据用户需求非标定制 |
|
2 |
转速 |
0～400r/min | |
|
3 |
扭矩 |
0～10000N·m | |
|
4 |
中心管通液最高工作压力 |
35MPa | |
|
5 |
单次钻进行程 |
0～1根标准钻杆长度 |
3、万米水循环模拟试验系统（应用场景：井下工具入井前需要进行验证试验，万米井循环模拟系统是采用油套管在地面建立试验井，模拟真实钻井液循环1万米的一整套系统。）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
循环管线流程 |
0～10000米 |
|
|
2 |
循环液最大排量 |
0～100L/s | |
|
3 |
循环管线压力 |
0～52MPa |
4、旋转导向钻井模拟试验系统（应用场景：井下工具入井前需要进行验证试验，旋转导向钻井模拟系统是在地面建立模拟真实钻井的一整套系统，对测井仪器及旋转导向工具进行功能和性能验证。）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
扭矩 |
0～20000N.m |
可根据用户需求非标定制 |
|
2 |
转速 |
0～300r/min | |
|
3 |
循环管线压力 |
0～35MPa | |
|
4 |
最大循环流量 |
0～100L/s | |
|
5 |
水泥靶长度 |
0～30m |
5、高温超高压井筒模拟试验系统 (应用场景：采用油套管模拟井深，采用电磁感应加热技术，在地面建立高温高压井筒用于模拟真实钻井高温高压工况，验证井下工具可靠性。）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
试验温度 |
400℃ |
可根据用户需求非标定制 |
|
2 |
测试工作压力 |
0～300MPa | |
|
3 |
测试介质 |
氮气、清水、导热油 |
6、注水工具标定试验系统（应用场景：如同心测调仪、偏心测调仪、智能配水器等工具进行压力、流量和温度标定测试，并能实现流量计系数标定及其误差分析）
主要技术参数表
|
名称 |
参数 |
备注 | |
|
1 |
测试介质 |
清水、白油、氮气 |
|
|
2 |
流量标定范围 |
12～2880m³/d（0.0083 m³/min～2m³/min）（0.14 L/S～33.4L/S） | |
|
3 |
系统压力等级 |
0～14MPa |
7、封隔器V0等级试验系统（应用场景：满足封隔器V0等级试验测试，设备主要用于模拟封隔器在实际工况中的解封、坐封、耐高温高压的能力测试）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
0～200吨 |
||
|
2 |
扭矩 |
0～20KN.m | |
|
3 |
行程 |
0～1.5米 | |
|
4 |
0～150MPa | ||
|
5 |
油压工作压力 |
0～150MPa |
8、井下安全阀测试试验系统（应用场景：试验设备依据 API 14A V1-H 标准建造，可模拟温度、压力、轴向载荷等工况，对井下安全阀进行功能检测。）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
试验介质：氮气 |
系统满足2-3/8″～5-1/2″安全阀的试验要求；可根据用户需求非标定制 | |
|
2 |
试验介质：清水 |
工作压力：0～300 MPa | |
|
3 |
测试介质：液压油 |
工作压力：0～300 MPa | |
|
4 |
轴向加载力 |
0～500吨 | |
|
5 |
高低温环境模拟系统 |
-30℃～250℃ |
9、可溶球座撬装试验系统（应用场景：DMS可溶球座数字化撬装试验系统可满足DMS可溶球座产品型式试验要求，也可进行可溶材料研究溶解试验。）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
锚定坐封力 |
0～30t |
|
|
2 |
锚定坐封行程 |
0～60mm | |
|
3 |
最大球座密封试验压力 |
0～140MPa | |
|
4 |
溶解试验KCL浓度 |
0～0.2% | |
|
5 |
球座锚定坐封套管规格 |
4-1/2″、5″、5-1/2″、7″、9-5/8″ | |
|
6 |
温控范围 |
室温+15℃～220℃ |
10、水平井填砂试验井（应用场景：能够模拟施工现场水平井填砂作业，测量试验过程中填砂层密实度变化；测量填充层厚度变化过程中滤失液的流量变化；观察固液两相流在管柱内的流动状态等。）
11、静压试验系统静压试验系统：满足API相关标准要求，分为气压、水压、油压三类试验系统，满足不同试验压力（油、水：0～300MPa；氮气：0～210MPa）、不同试验介质（油、氮气、水），完成不同的功能。
12、试验系统测控软件及监控系统：实验室所有分试验系统试验参数、试验数据、试验曲线、组态画面通过通讯线传入测控服务器。中控室操作控制站测控服务器可接入企业局域网，设置权限允许企业管理人员和技术人员调取数据。
13、旋转导向钻井工具钻井液脉冲信号下传装置：旋转导向钻井工具钻井液脉冲信号下传装置。
二、高温高压（超高压）试验系统
1、高温高压井筒模拟系统（应用场景：采用油套管模拟井深，采用电磁感应加热技术，在地面建立高温高压井筒用于模拟真实钻井高温高压工况，验证井下工具可靠性。）
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
最高试验温度 |
400℃ |
|
|
2 |
最高测试工作压力 |
300MPa |
|
|
3 |
测试介质：氮气、清水、油 |
三、深海环境模拟系统
1、深海模拟试验系统
主要技术参数表
|
序号 |
名称 |
参数 |
备注 |
|
1 |
超高压釜压力控制范围 |
（0～120）MPa |
可根据用户需求非标定制 |
|
2 |
超高压釜工作介质 |
模拟海水（盐溶液），盐度约3.5% | |
|
3 |
1～30℃ |
注:超出上述技术指标，可另行沟通协商 。
