1

钻采工具多功能试验机

1、 轴向拉/压载荷：0～500吨；

2、 加载扭矩：0～30000N·m；

3、 转速范围：0-400r/min；

4、 主液压缸行程：0-5m；

5、 中心管循环液流量：0～50L/s；

6、投劳作业：投劳深度0～50米。

钻采工具多功能试验机系统功能相当于小型液压钻机，用于测试工具进行轴向拉、压、扭试验。

2

水平钻机试验系统

1、钻压：0～30吨；

2、转速：0-400r/min；

3、转矩：10000N.m；

4、中心管通液最高工作压力：35Mpa；

5、单次钻进行程：0～1根标准钻杆长度。

造斜能力验证系统水平钻进试验。

3

万米水循环模拟试验系统

1、循环管线流程：0～10000米；

2、循环液最大排量：0～100L/s；

3、循环管线压力：0～52MPa。

井下工具入井前需要进行验证试验，万米井循环模拟系统是采用油套管在地面建立试验井，模拟真实钻井液循环1万米的一整套系统。

4

旋转导向钻井模拟试验系统

1.     扭矩：0～20000N.m；

2.     转速：0～300r/min；

3.     循环管线压力：0～35Mpa；

4.     最大循环流量：0～100L/s

5.  水泥靶长度：0～30m。

井下工具入井前需要进行验证试验，旋转导向钻井模拟系统是在地面建立模拟真实钻井的一整套系统，对测井仪器及旋转导向工具进行功能和性能验证。

5

高温超高压井筒模拟试验系统

1.     试验温度：400℃；

2.     测试工作压力：0～300Mpa；

3.  测试介质：氮气、清水、导热油。

采用油套管模拟井深，采用电磁感应加热技术，在地面建立高温高压井筒用于模拟真实钻井高温高压工况，验证井下工具可靠性。

6

注水工具标定试验系统

1.     测试介质：清水；

2.     流量标定范围：12～2880m³/d（0.0083 m³/min～2m³/min）（0.14 L/S ～33.4L/S）；

3.  系统压力等级：14MPa

如同心测调仪、偏心测调仪、智能配水器等工具进行压力、流量和温度标定测试，并能实现流量计系数标定及其误差分析

7

封隔器V0等级试验系统

1.  拉力、压力：0～200吨；

2.  扭矩：0～20KN.m；

3.  行程：0～1.5米；

4.  气压工作压力：0～150Mpa。

5.  油压工作压力：0～150Mpa。

满足封隔器V0等级试验测试，设备主要用于模拟封隔器在实际工况中的解封、坐封、耐高温高压的能力测试

8

井下安全阀测试试验系统

1.  试验介质：氮气；工作压力：0～210 MPa；

2.  试验介质：清水，工作压力：0～300MPa；

3.  测试介质：液压油，工作压力：0～300MPa；

4.  轴向加载力：0～500吨；

5.  高低温环境模拟系统：-30℃～250℃。

试验设备依据 API   14A V1-H 标准建造，可模拟温度、压力、轴向载荷等工况，对井下安全阀进行功能检测。

9

可溶球座撬装试验系统

1.     锚定坐封力：0～30t；

2.     锚定坐封行程：0～60mm；

3.     球座密封试验压力：0～140Mpa；

4.     溶解试验KCL浓度：0～0.2%；

5.     球座锚定坐封套管规格：4-1/2″、5″、5-1/2″、7″、9-5/8″；

6.  温控范围：室温+15℃～220℃。

DMS可溶球座数字化撬装试验系统可满足DMS可溶球座产品型式试验要求，也可进行可溶材料研究溶解试验。

10

水平井填砂试验井

根据实验要求进行非标设计

能够模拟施工现场水平井填砂作业，测量试验过程中填砂层密实度变化；测量填充层厚度变化过程中滤失液的流量变化；观察固液两相流在管柱内的流动状态等。

11

静压试验系统

满足API相关标准要求，分为气压、水压、油压三类试验系统，满足不同试验压力（油、水：0～300MPa；氮气：0～210MPa）、不同试验介质（油、氮气、水），完成不同的功能。

可根据用户需求非标定制

12

高温高压井筒模拟系统

1.     最高试验温度：400℃；

2.     最高测试工作压力：300Mpa。

3.     测试介质：氮气、清水、油。

采用油套管模拟井深，采用电磁感应加热技术，在地面建立高温高压井筒用于模拟真实钻井高温高压工况，验证井下工具可靠性。

13

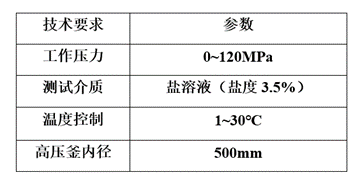

深海环境模拟系统

1.     超高压釜压力控制范围：0～120MPa；

2.     超高压釜工作介质：模拟海水（盐溶液），盐度约3.5%；

3.     工作介质温度控制范围：1～30℃。

可根据用户需求非标定制

注:超出上述技术指标，可另行沟通协商。
