国内主流拧接机的设计原理为我公司首创,我公司拧接类产品获得相关国家专利共3项,其中国家发明专利1项,并获得甘肃省专利奖二等奖(省部级)。我们可根据作业工艺要求设置上扣过程参数,管体、接箍参数;同时设备根据系统运行过程中的油温、负载变化、元件性能衰减等因素实时优化控制参数。通过不断调整液压泵的排量、伺服阀的开口大小等控制量,让系统始终保持在高效节能的运行状态,即使在复杂多变的工况下也能最大程度减少能源消耗。

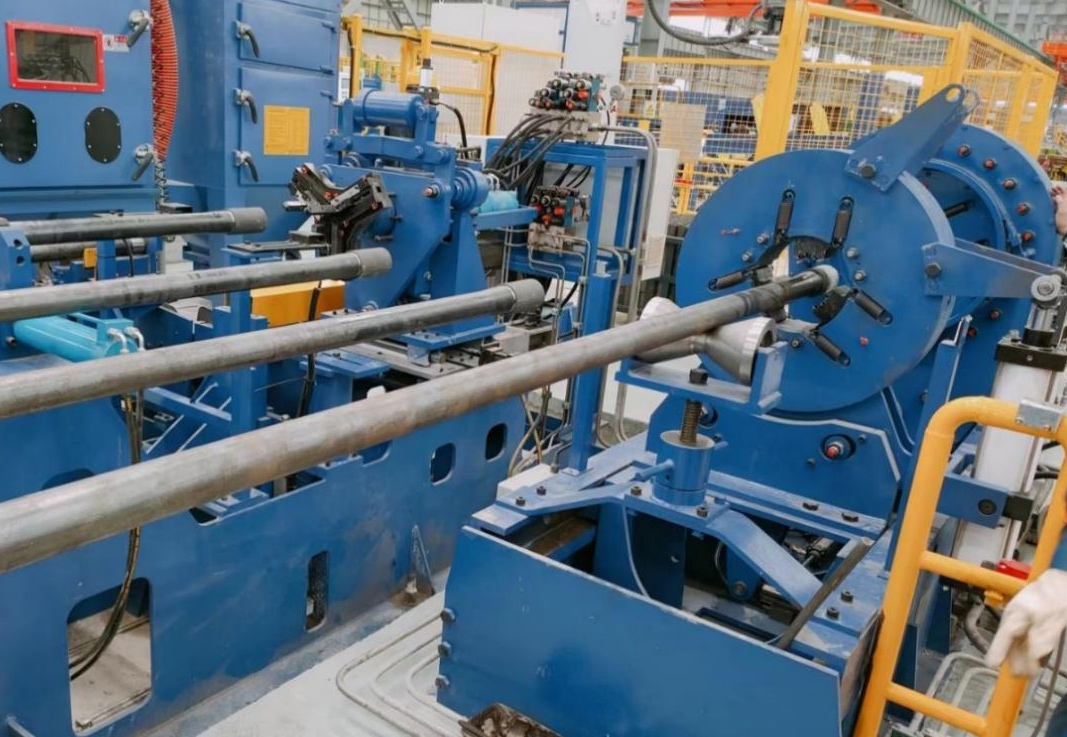

拧接机采用三颚板夹紧,滚子爬坡的的安全稳定的结构,滚子、转轴及坡板材料采用高强度特殊合金结构钢制造。设备整机其运行寿命长达15年以上。
型号 |
TN3 |
TN7 |
TN13 |
TN20 |
适应管径mm |
Φ28~60.3 (4/5”~1 4/5”) |
Φ60.3~177.8 (2 3/8”~7”) |
Φ139.7~339.7 (5 1/2”~13 3/8”) |
Φ244.5~508 (9 5/8”~20”) |
高档转速 r/min |
0.6~24 |
0.6~24 |
0.6~25 |
0.6~20 |
高档扭矩 KN·m |
4 |
15 |
22 |
59 |
低档转速 r/min |
0.3~12 |
0.3~12 |
0.3~11.5 |
0.3~4.4 |
低档扭矩 KN·m |
8 |
30/54 |
60/100 |
230 |
装机功率 KW |
30 |
37 |
45 |
60 |
钳头通径 mm |
Φ120 |
Φ230 |
Φ400 |
Φ580 |
中心高 mm |
1155 |
1120 |
1240 |
1400 |
外形尺寸 mXmXm |
3.2×1.2×1.7 |
2.5x1.2x1.7 |
2.5x1.5x1.8 |
2.6x1.7x2 |
注:装机功率、外形尺寸仅供参考,可根据用户要求定制产品
