解决方案
solution
1.接箍拧接机（应用场景：石油油套管厂对油套管与接箍的上扣和卸扣）
|
型号 |
TN3 |
TN7 |
TN13 |
TN20 |
|
适应管径mm |
Φ28~60.3 （4/5”~1 4/5”） |
Φ60.3~177.8 （2 3/8”~7”） |
Φ139.7~339.7 （5 1/2”~13 3/8”） |
Φ244.5~508 （9 5/8”~20”） |
|
高档转速 r/min |
0.6~24 |
0.6~24 |
0.6~25 |
0.6~20 |
|
高档扭矩 KN·m |
4 |
15 |
22 |
59 |
|
低档转速 r/min |
0.3~12 |
0.3~12 |
0.3~11.5 |
0.3~4.4 |
|
低档扭矩 KN·m |
8 |
30/54 |
60/100 |
230 |
|
装机功率 KW |
30 |
37 |
45 |
60 |
|
钳头通径 mm |
Φ120 |
Φ230 |
Φ400 |
Φ580 |
|
中心高 mm |
1155 |
1120 |
1240 |
1400 |
|
外形尺寸 mXmXm |
3.2×1.2×1.7 |
2.5x1.2x1.7 |
2.5x1.5x1.8 |
2.6x1.7x2 |
2.接箍预拧机（应用场景：主要用于石油油套管厂对油套管与接箍的预备上扣和卸扣）
|
型号 |
CS3 |
CS9 |
CS13 |
|
适应管径 |
Φ33.4~60.3 |
Φ60.3~177.8 |
Φ114.3~339.7 |
|
转速r/min |
0～160可调 |
0～160可调 |
0～100可调 |
|
最大扭矩 N·m |
300 |
500 |
800 |
|
液压系统压力MPa |
16 |
16 |
16 |
|
液压系统流量L/min |
10-140 |
10-140 |
10-140 |
|
额定功率KW |
20 |
35 |
35 |
3.芯棒拧接机（应用场景：将组成芯棒的工作段、延伸段和尾柄段螺纹拧接和松开）
|
型号 |
XN6/9-19 |
XN10/12-29 |
XN11/18-38 |
XN20/10-15 |
|
适应管径 |
Φ90-190 |
Φ120-290 |
Φ185-390 |
Φ190-520 |
|
额定功率KW |
65 |
68 |
88 |
94 |
|
液压系统压力MPa |
20 |
20 |
20 |
20 |
|
液压系统流量L/min |
18-154 |
40-160 |
18-154 |
40-160 |
|
最低转速r/min |
1.1 |
1.1 |
1.1 |
1.1 |
|
最高转速r/min |
4.5 |
4.5 |
4.5 |
4.2 |
|
最大上扣扭矩KN·m |
30 |
50 |
60 |
100 |
|
最大卸扣扭矩KN·m |
60 |
100 |
120 |
150 |

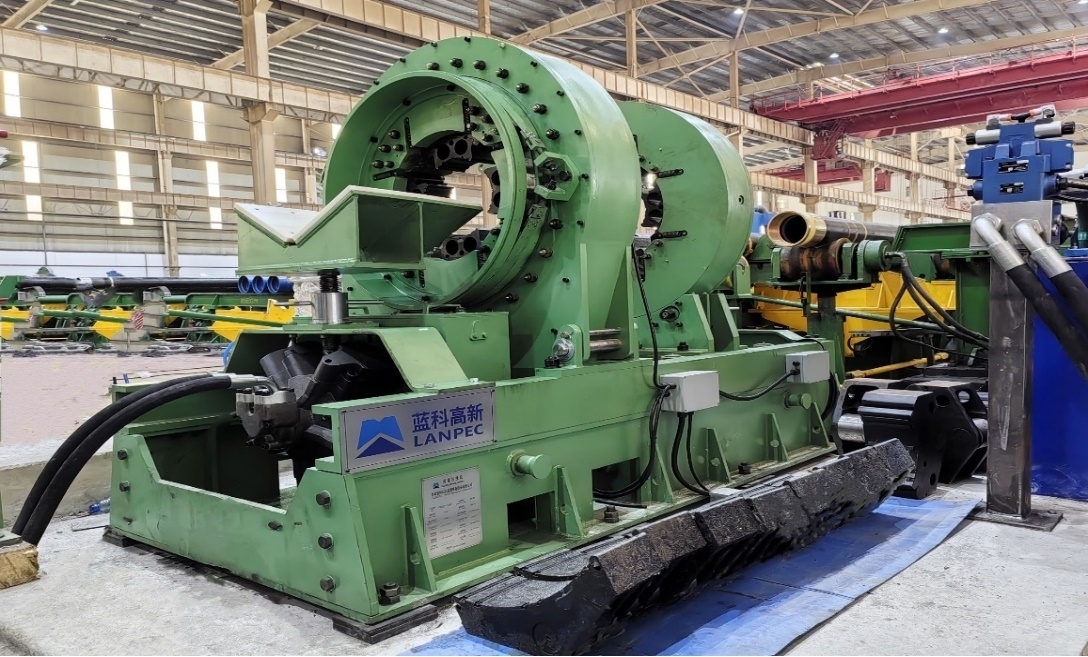

20寸超大扭矩油套管接箍拧接机（中冶赛迪长强项目）
