管

壳

式

换

热

器

壳程强化

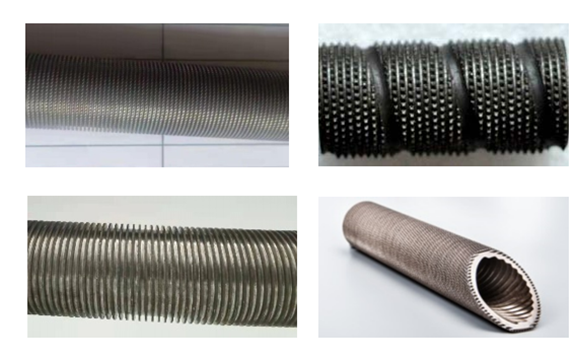

高效螺纹管

换热管外螺纹结构扩大二次传热面积

无相变、冷凝

烧结型表面多孔管

多孔结构增加气泡核心

沸腾

T形翅片管

T形通道增加气泡核心

沸腾

锯齿形翅片管

不连续翅片减薄冷凝液膜厚度

冷凝

纵槽管

V形纵槽减薄冷凝液膜厚度

冷凝

折流杆

折流杆改变介质流动方向，纵向流降低压降、消除振动

相变工况

螺旋折流板

螺旋流减少流动死区，减轻振动趋势

无相变、沸腾、冷凝

管程

强化

烧结型表面多孔管

多孔结构增加气泡核心

沸腾

内插件

内插件改变流动状态，破坏边界层强化传热，增加湍动

无相变、气液混相、高粘度

双面强化

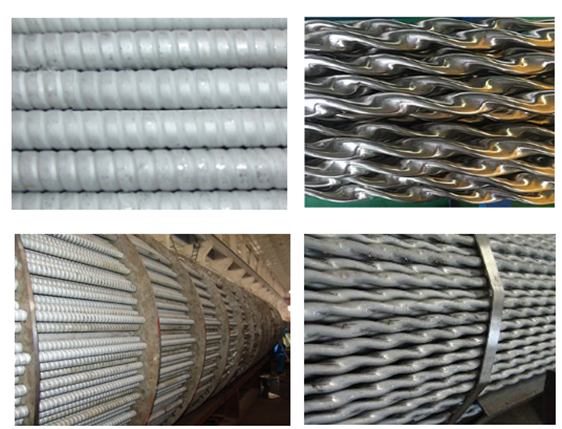

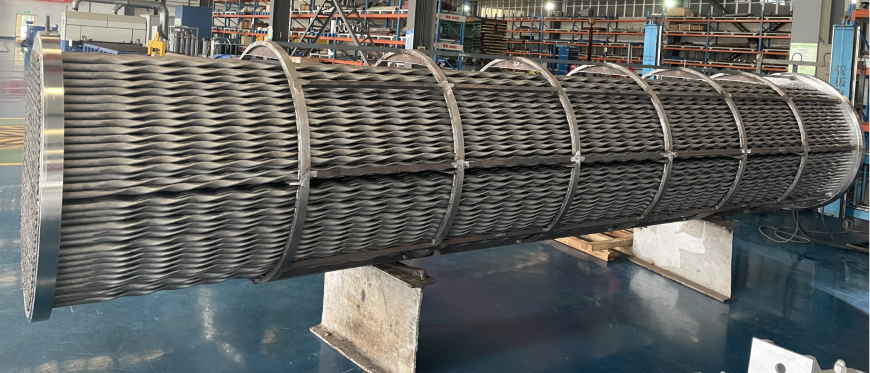

螺旋扁管

无折流板结构，管程、壳程流体螺旋状流动

无相变、沸腾、冷凝

波纹管

增加流体湍动

无相变、沸腾、冷凝

内烧结+外纵槽

管内多孔表面强化沸腾传热，管外纵槽强化冷凝

立式安装再沸器（重沸器），管内沸腾，管外冷凝工况
